解決方案
solution
??????1.接箍擰接機（應用場景：石油油套管廠對油套管與接箍的上扣和卸扣）
|
型號 |
TN3 |
TN7 |
TN13 |
TN20 |
|
適應管徑mm |
Φ28~60.3 （4/5”~1 4/5”） |
Φ60.3~177.8 （2 3/8”~7”） |
Φ139.7~339.7 （5 1/2”~13 3/8”） |
Φ244.5~508 （9 5/8”~20”） |
|
高檔轉速? r/min |
0.6~24 |
0.6~24 |
0.6~25 |
0.6~20 |
|
高檔扭矩? KN·m |
4 |
15 |
22 |
59 |
|
低檔轉速? r/min |
0.3~12 |
0.3~12 |
0.3~11.5 |
0.3~4.4 |
|
低檔扭矩? KN·m |
8 |
30/54 |
60/100 |
230 |
|
裝機功率? KW |
30 |
37 |
45 |
60 |
|
鉗頭通徑? mm |
Φ120 |
Φ230 |
Φ400 |
Φ580 |
|
中心高? mm |
1155 |
1120 |
1240 |
1400 |
|
外形尺寸? mXmXm |
3.2×1.2×1.7 |
2.5x1.2x1.7 |
2.5x1.5x1.8 |
2.6x1.7x2 |
??2.接箍預擰機（應用場景：主要用于石油油套管廠對油套管與接箍的預備上扣和卸扣）
|
型號 |
CS3 |
CS9 |
CS13 |
|
適應管徑 |
Φ33.4~60.3 |
Φ60.3~177.8 |
Φ114.3~339.7 |
|
轉速r/min |
0～160可調 |
0～160可調 |
0～100可調 |
|
最大扭矩? N·m |
300 |
500?? |
800?? |
|
液壓系統壓力MPa |
16 |
16 |
16 |
|
液壓系統流量L/min |
10-140 |
10-140 |
10-140 |
|
額定功率KW |
20 |
35 |
35 |
?3.芯棒擰接機（應用場景：將組成芯棒的工作段、延伸段和尾柄段螺紋擰接和松開）
|
型號 |
XN6/9-19 |
XN10/12-29 |
XN11/18-38 |
XN20/10-15 |
|
適應管徑 |
Φ90-190 |
Φ120-290 |
Φ185-390 |
Φ190-520 |
|
額定功率KW |
65 |
68 |
88 |
94 |
|
液壓系統壓力MPa |
20 |
20 |
20 |
20 |
|
液壓系統流量L/min |
18-154 |
40-160 |
18-154 |
40-160 |
|
最低轉速r/min |
1.1 |
1.1 |
1.1 |
1.1 |
|
最高轉速r/min |
4.5 |
4.5 |
4.5 |
4.2 |
|
最大上扣扭矩KN·m |
30 |
50 |
60 |
100 |
|
最大卸扣扭矩KN·m |
60 |
100 |
120 |
150 |

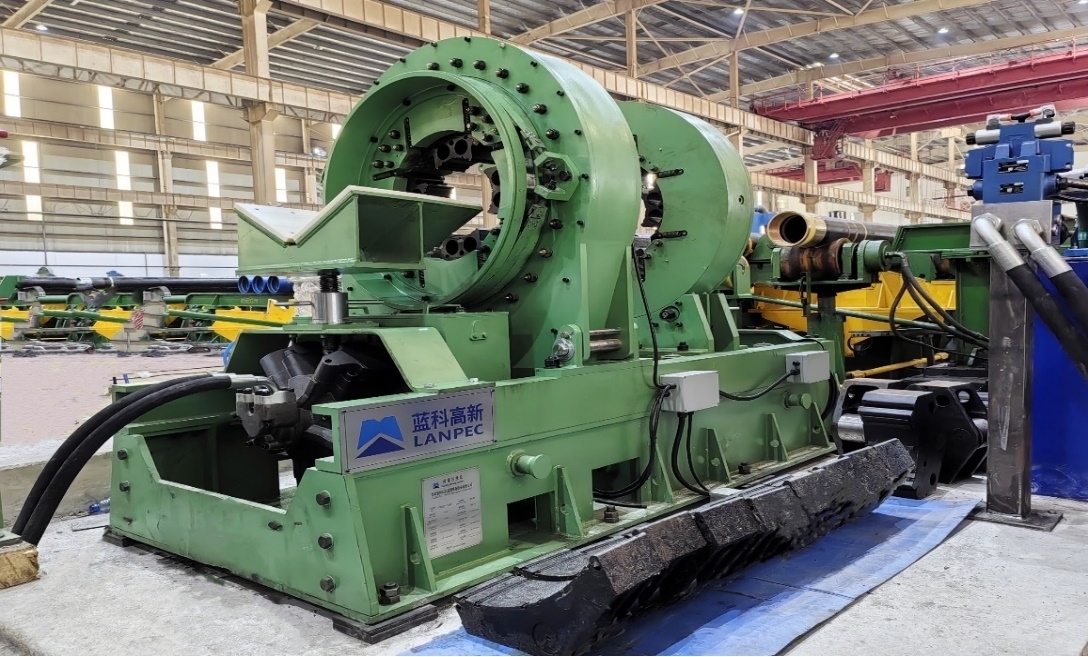

20寸超大扭矩油套管接箍擰接機（中冶賽迪長強項目）
